怎么选保险丝

随着时代的发展，熔断器保护电力设备不受过热电流的影响，避免了电子设备内部故障造成的严重损坏。它通常在电路中串联连接。当电流超过规定值时，它将熔断并切断电路，从而保护整个电路。因此，它被广泛应用于通信、计算机、视听设备、小家电、数字电子个人产品等领域。那么在电路设计中如何选择合适的保险丝呢？让我们看看：

1.安全认证

熔断器的安全认证根据整机要求的安全认证确定，如UL规范或IEC规范。

2.结构尺寸

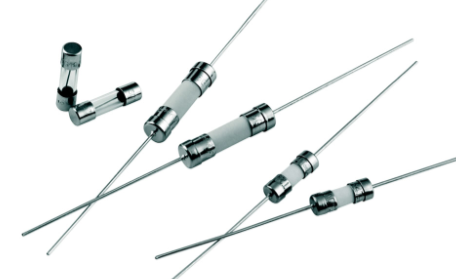

根据电路设计中的空间确定尺寸，如长度、直径、是否引入引线等。但是，最好选择更通用的尺寸。20*5mm是最常用的尺寸（长20mm，直径5mm）。

3.额定电流

注意不同认证标准的当前降额。根据UL标准认证的降额为0.75，即实际稳态工作电流不应超过in的75%。根据IEC标准，其认证为1.0，即实际稳态工作电流可等于in。对于根据UL标准认证的保险丝：在25℃下工作时，工作电流不得超过保险丝额定电流的75%，以避免有害熔断。例如，额定电流为10A的保险丝一般不建议在25℃的环境温度和大于7.5A的电流下工作。对于根据IEC标准认证的熔断器：熔断器可在额定电流下运行以进行保护。例如，额定10A保险丝可用于10A的实际工作电流。

4.额定电压

保险丝的额定值应等于或大于有效电路电压。注意事项：交流和直流电压的差异和选择

5.工作环境温度

熔断器的载流容量试验在25℃的环境温度下进行，环境温度的变化会对其产生影响。环境温度越高，保险丝的工作温度越高且使用寿命越短。相反，在较低温度下操作将延长保险丝的寿命。因此，在选择保险丝的额定电流时，应根据保险丝的实际工作环境温度进行调整。

6.电压降和冷电阻

通常，保险丝的电阻与额定电流成反比。保险丝的电阻越小越好。这样，保险丝的功率损耗相对较小。在直流额定电流下测试保险丝的电压降。由于额定电流小的熔断器电阻较大，对低压电源的影响也较大。在选择小保险丝的过程中，应注意电阻的影响。

7.时间-电流特性曲线

它是选择熔断器的重要依据之一。它确定当故障电流发生时，熔断器是否能够有效地保护电路和熔断器。每种类型保险丝的熔断特性都有自己的时间-电流曲线。曲线的横坐标是电流，纵坐标是融合时间。通常，在选择过程中，该曲线作为参考，曲线中的关键点作为基础。关键点的选择因保险丝认证类别而异。UL认证的保险丝通常选择110%in、135%in、200%in和其他关键点，而IEC保险丝通常选择135%in，210%in、275%in和其它关键点。在选择保险丝时，有必要确定电路中安全存在受保护故障电流的时间。

8.分断能力水平

不同认证标准的熔断器的分断能力不同。保险丝的额定断开容量必须满足或超过电路中的最大故障电流。当受保护系统直接连接到电源输入电路且保险丝位于电源输入部分时，必须使用高断开容量保险丝。在大多数二次电路中，特别是当电压低于电源电压时，可以选择断路能力低的保险丝。

9.标称熔化热能I2t

对于熔断器必须承受高能电流的情况，即电流脉冲大且持续时间短，如类似“脉冲”类型的冲击电流、启动电流、浪涌电流和其他电路瞬态值，熔断器应能够承受此类高能电流的能量，而不会出现异常断路。熔断器标称熔化热能i2t的额定值由实验室确定，每个规格的每个熔断器只有一个额定标称熔化热能i2t。

例如，在特定应用中，1000个脉冲要求保险丝的额定标称熔化热能i2t减少38%，即额定i2t*38%应大于实际使用中可能出现的瞬时能量（脉冲）。如果循环脉冲数超过1000，应进行进一步的降额计算。同时，由于同一代码下不同供应商的i2t不同，额定i2t相对较小的熔断器也应被视为能够承受相应的脉冲能量。

10.测试

通过上述程序选择的样本需要在实际电路中进行测试，以验证所选保险丝是否合适。该验证应包括正常和故障条件下的测试，以确保所选保险丝在受保护电路中发挥保护作用。
