贴片的电阻器的基本结构

这些电阻器呈矩形，也称为片式电阻器。电阻器的一侧是金属化的，它们可以通过其焊盘排列在 PCB 上。SMD 电阻器的结构如下所示。

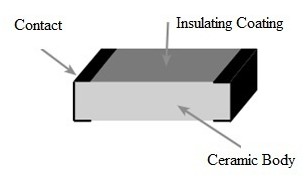

SMD电阻器结构

该电阻器的设计可以使用陶瓷/氧化铝物质来完成。电阻的阻值可以根据厚度、长度和使用的材料来计算。这些电阻器使用具有连续层的保护涂层封闭。保护层的层数避免了机械损伤，但它阻止了湿气和其他污染物的进入。

这些电阻器使用金属膜或金属氧化物制造。它们通过坚固的涂层得到保护。所以这些是稳定的，具有良好的时间耐受性以及良好的温度。该电阻器的横截面将显示电阻元件和其他区域。

该电阻器在每一端的终端将是电阻器的总动作。这里在电阻元件和终端的内部连接中使用了镍层。其外层使用锡基层为这些组件提供高质量的可焊性。
