​炭膜电阻器结构

炭膜电阻器结构

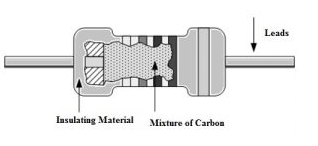

CCR（炭膜电阻器）包括一个电阻元件，带有嵌入导线的引线，否则金属端盖与导线相连。该电阻器的主体可以用油漆或塑料材料覆盖以保护它们。引线覆盖在电阻元件棒的末端并焊接。该电阻器的颜色编码可以根据油漆完成，电阻元件采用碳粉和陶瓷等绝缘材料的混合物设计。

碳素电阻器的构造

该电阻器的电阻可以通过填充材料与碳的比例来确定。当碳的浓度高时，它被称为良导体，电阻较小。这些电阻器的值一旦受到高电压的影响就会发生变化。此外，内部水分含量必须暴露在潮湿环境中一段时间，因为电阻器的焊接热量会在电阻值内产生不可逆的变化。

这些电阻器仍然可用，但相当昂贵。这些电阻器的值范围从 1 欧姆到 22 兆欧。在大多数应用中，这些电阻器由于成本高而不使用，而是用于焊接控制和电源。

噪音

炭膜电阻器会产生两种类型的噪声，例如 Johnson/Thermal 噪声和电流噪声

约翰逊噪声

这种噪声也称为热噪声。由于热搅动，这种噪声可以通过电荷载流子产生。

电流噪声

这种噪声主要是在电流流过电阻内部的变换时引起的。

规格

典型的炭膜电阻器规格包括以下内容。下面列出了该电阻器的不同参数及其性能。

• 公差可用性为±5%、±10%、±20%

• 电阻值范围从 1Ω 到 10MΩ

• 负载寿命为 +4（1000 小时内变化百分比）

• 最大噪声为 6 µV/V

• 温度系数 >±1000 ppm/°C

• 电压系数为0.05%/V

• 电阻最高温度为120°C
