按键开关

按键开关

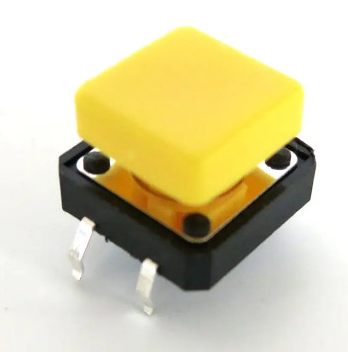

按键开关主要指触摸式按键开关，也称为触摸开关。按钮开关是属于电子元件类别的电子开关。它最早出现在日本，被称为敏感开关。使用时，它向开关操作方向施加压力，以满足操作力的条件。开关功能闭合并连接，当压力释放时，开关断开。其内部结构是通过改变金属弹簧上的力来实现的。按钮开关由插入件、底座、弹簧、按钮和盖板组成。防水轻触开关在弹簧上增加了一层聚酰亚胺薄膜[如图所示]

1基本内容

按键开关具有接触电阻低、操作力误差精确、规格多样等优点。它们广泛应用于电子设备和白色家电，如音频和视频产品、数字产品、遥控器、通信产品、家用电器、安全产品、玩具、计算机产品、健身设备、医疗设备、验钞笔、激光笔按钮等。由于按钮开关的环境条件（弹性小于施加压力的两倍/环境温度和湿度条件，以及电气性能），大型设备和高负载按钮直接用导电橡胶或锅开关硬件弹簧代替，如医疗设备、电视遥控器等。

关于五引脚按钮开关的引脚位置问题：两个引脚组合在一起，当正确地向开关主体施加压力时，四个引脚是导电的，而第五个引脚用作接地。

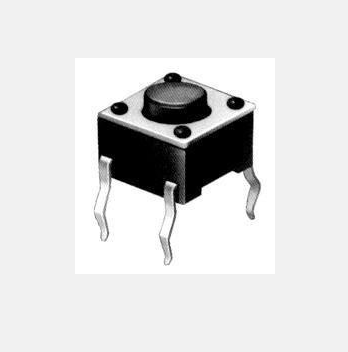

按钮开关是根据电子技术发展的要求开发的第四代开关产品。最早的体积是12mm*12mm和8mm*8mm，现在是6mm*6mm。有三种类型的产品结构：垂直、水平和带接地端子的水平。目前，也有两种类型的组合（3M、4M、SM、6M、SM）和电位器按钮开关组合，满足了我国各种电子产品的要求。有三种安装尺寸可供选择：6.5mm*4.5mm、5.5mm*4mm和6mm*4mm。国外已有4.5mm*4.5mm小型按钮开关和片式按钮开关，片式按钮开关适用于表面组装。

现在有第五代开关——薄膜开关，它的功能与按钮开关相同，主要用于电子仪器和数控机床，但电阻高，手感差。为了克服手感差的现象，也有将接触弹簧安装在薄膜开关内部而不是使用银层作为接触点的情况

按键开关可分为两类：使用金属弹簧作为开关接触件的开关称为按键开关，其接触电阻低，触感好，“滴答”声清脆。使用导电橡胶作为接触路径的开关通常被称为导电橡胶开关。开关感觉很好，但接触电阻很高，通常在100-300n之间。按钮开关的结构是向下移动按钮，使接触弹簧或导电橡胶块与焊盘接触，形成路径。

按钮开关的操作力与弹簧的状态有关。启动力与弹簧压缩距离成正比。当弹簧压缩到5%-70%时，操作力突然减小，并伴有滴答声。龟形橡胶开关通常有两种类型的结构。操作力曲线随着橡胶块的几何形状而变化很大。

相对湿度：＜95%

额定电压：12V

额定电流：50mA

温度：-25～70℃

按钮开关的主要用途包括彩色电视、黑白电视、音频设备、录像机、相机、计算机、游戏机、传真机、对讲机、警棍、机器控制设备、复印机、打印机、电子仪器、仪器和其他家用电器。
